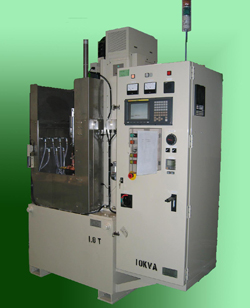

| ・ | 各種シャフト類等の高周波焼入に最適 |
| ・ | 各ストロークに応じた高周波移動焼入/固定焼入機を揃えております |
| ・ | ワンタッチアダプタにより加熱コイル交換が容易 |
| ストロークタイプ | 03 | 05 | 07 | 09 | 12 | 15 | |
| 取付 ワーク 寸法 |
最大長さ [mm] |
300 | 500 | 700 | 900 | 1200 | 1500 |
| 最大外径 [mm] |
φ100 | φ150 | |||||
| 最大重量 [kg] |
50 | 100 | |||||
| 送り速度 | 0.2～200 [mm/s] | ||||||
| ワーク回転数 | 0～500 [rpm] | ||||||
| ユーティリティ | 圧縮空気 | 0.4 [MPa] | |||||
| 焼入水 | 15～200 [l/min] | ||||||
| 電源容量 | 10 [kVA] | ||||||
| 本体 寸法 [mm] |
W | 1100 | 1200 | 1300 | 1400 | 1600 | 1800 |
| D | 1100 | 1200 | 1300 | 1400 | |||
| H | 1900 | 2150 | 2550 | 2850 | 3400 | 4200 | |
| 重 量[kg] | 1200 | 1500 | 1800 | 2000 | 2500 | 3000 | |
| ・ | 各種シャフト類の高周波焼入に最適 |
| ・ | NC制御による高周波移動焼入/固定焼入れが可能 |
| ・ | ワーク自走防止機構により焼入品質が安定 |
| ・ | ワンタッチアダプタにより、加熱コイル交換が容易 |
| ストロークタイプ *注） |
500 | 700 | 900 | 1200 | 1500 | 2000 | |
| 取付 ワーク 寸法 |
最大長さ [mm] |
500 | 700 | 900 | 1200 | 1500 | 2000 |
| 最大外径 [mm] |
φ10～φ120 | ||||||
| 最大重量 [kg] |
50 | 100 | |||||
| 送り速度 | 0.2～200 [mm/s] | ||||||
| ワーク回転数 | 0～500 [rpm] | ||||||
| ユーティリティ | 圧縮空気 | 0.4 [MPa] | |||||
| 焼入水 | 15～200 [l/min] | ||||||
| 電源容量 | 10 [kVA] | ||||||
| 重 量[kg] | 1500～6000 | ||||||
| ・ | 焼入中にワーク脱着が可能なため、サイクル短縮が可能 |
| ・ | 加熱コイル上下移動の機構を組み込む事により高周波移動焼入、固定焼入が可能 |
| ・ | ワンタッチアダプタにより、加熱コイル交換が容易 |
| ステージ数 | 2st | 4st | 6st | 8st | |
| 取付 ワーク 寸法 |
最大長さ [mm] |
200 | |||
| 最大外径 [mm] |
φ50 | ||||
| 最大重量 [kg] |
10 | ||||
| 軸数（１ステーション） | 1～6 | ||||
| 送り速度 *注） | 0.2～500 [mm/s] | ||||
| ユーティリティ | 圧縮空気 | 15～200 [l/分] | |||
| 焼入水 | 15～200 [l/min] | ||||
| 電源容量 | 10 [kVA] | ||||
| 重 量[kg] | 1500～6000 | ||||

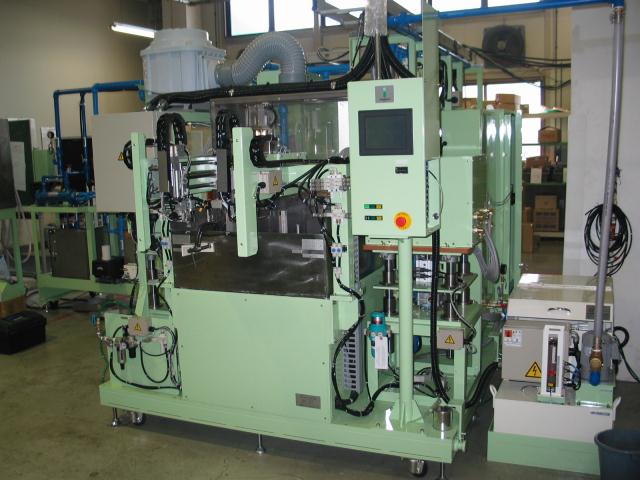

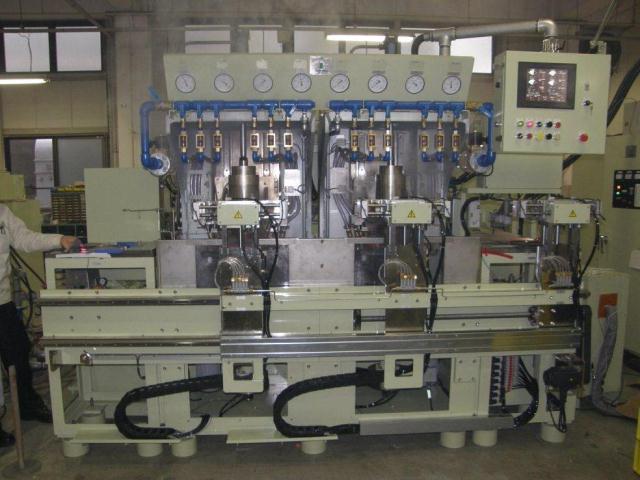

お客様のご要望に応じた各種専用機を設計・製作いたします。（下記の画像をクリックすると拡大します）

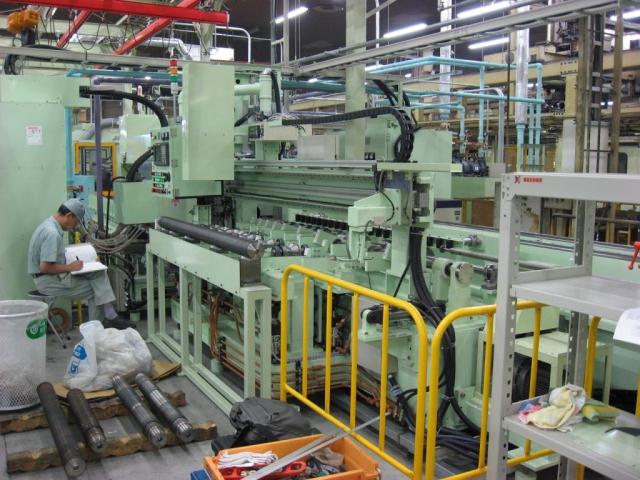

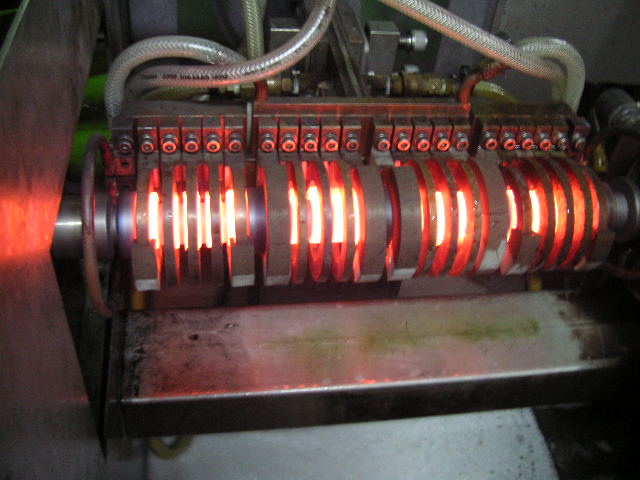

○シャフト類 |
|
